#480607  踊る噴水
踊る噴水
▲ラジカセなどからの音楽に合わせて,噴き出す高さの変わる噴水の製作です。

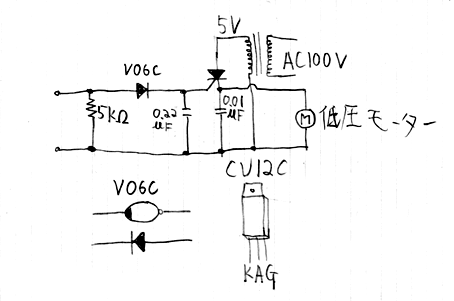

オーディオ出力をサイリスタに加え,そのポンプのモーター駆動用のトランスから取り出した5Vの電流をコントロールします。トランスから出てきた5Vというのは交流ですが,つながっているモーターは確かマブチなどの直流モーターでした。サイリスタで半波整流されているのでしょうか。

踊る噴水なお噴水のポンプは,科学教材社などで扱っていた,小型の遠心ポンプを使っていたと思いますが,番組では自作の方法も紹介していた記憶があります。

また発展型として,音をチャンネルディバイダーという装置で高音・中音・低音の3つに分け,それぞれに噴水をつける事もしょうかいしていました。

私は電気回路のほうは作らずに,ポンプだけ作った記憶があります。(復元図参照)
ハトメかゼムクリップのプラスチックケースを利用して,結構すきまだらけでいい加減に作ったわりに,いきおい良く水が噴出したました。
完成品の方は科学教材社から当時500円ほどで売られていました。(現在の広告には見当たりません)

 ※科学教材社→ http://kagakukyozaisha.co.jp/

(2000.04.01 Nishi)
